墨鉅牌K406是鎳基沉淀硬化型等軸晶鑄造高溫合金，使用溫度在850°C以下。合金成分較簡單,，含有較高含量的B元素,，不含稀缺貴重元素，成本較低。合金具有中等強度、較好的抗高溫氧化和耐熱腐蝕性能，并具有良好的鑄造工藝性能及焊接工藝性能,。適合于制作850°C以下長期工作的燃氣渦輪轉(zhuǎn)子葉片和導(dǎo)向葉片以及其他高溫零部件。KI406合金已在多種航空發(fā)動機上用于制作渦輪轉(zhuǎn)子葉片和導(dǎo)向葉片,，使用情況良好,。與該合金成分相近的GMR-235D合金，在國外多種航空發(fā)動機上制作葉片和高溫結(jié)構(gòu)件,，如調(diào)打片底板,、骨架、低壓渦輪外環(huán)等,。合金在850°C長期時效中,，組織和性能穩(wěn)定，不析出o相,。在磨削加工中有時出現(xiàn)磨削裂紋,，若采用超軟砂輪或緩進磨削工藝則可避免。

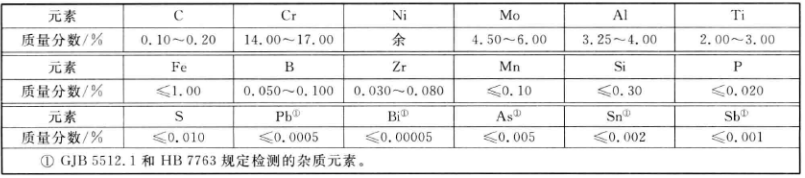

       熔煉與鑄造工藝采用真空感應(yīng)爐熔煉母合金,，真空感應(yīng)爐重熔澆注熔模精鑄零件和檢測試棒,。測試力學(xué)性能的試樣,，殼型內(nèi)表面加孕育細化劑！化學(xué)成分摘自GB/T 14992,，雜質(zhì)元素分析有區(qū)別的摘自GJB 5512. 1和HB 7763,，見表格參考：

       K406鎳結(jié)合金的熱處理制度，摘自HB/Z 140 .合金的標準熱處理制度為：980°C±10°x5h/AC,。品種規(guī)格與供應(yīng)狀態(tài)摘自 GJB 5512. 1 和 HB 7763,，主要規(guī)格母合金鑄成圓形長棒，其直徑范圍為75mm?90mm,長度不小于250mm,。供應(yīng)狀態(tài)：母合金以鑄態(tài)供應(yīng)；精鑄件經(jīng)標準熱處理后供應(yīng),。
