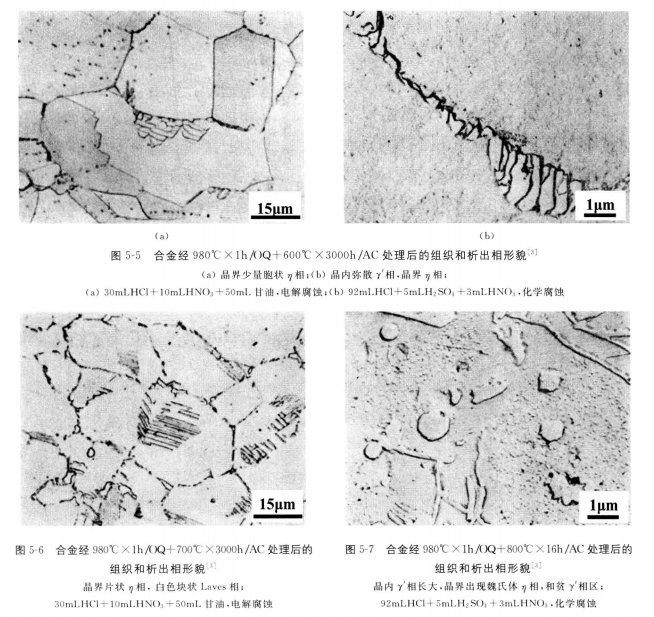

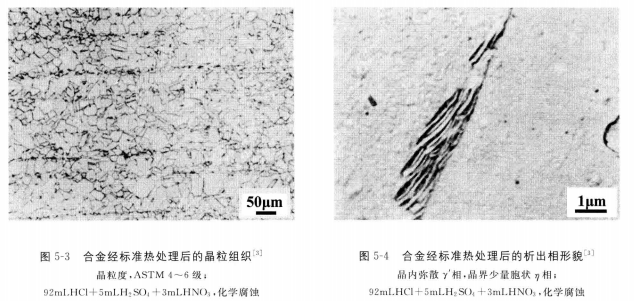

墨鉅針對GH2163合金得典型組織分析進行了實驗,,可參考以下結(jié)論:合金經(jīng)標準熱處理后組織由y'基體y'相、一次TiC,,Ti(CN),,M3B2型硼化物和少量的胞狀n相組成,晶粒度約(4?6)級,。w(y')占合金的5. 2%,,化學(xué)組成近似為(Ni0.87Fe0.07Cr0.06)2.82(Ti0.91AI0.09)。合金經(jīng)600°C?700°C長期時效1000h~3000h后,,y'相逐漸長大到600A,,并且逐漸向n相轉(zhuǎn)變。n相首先以胞狀在晶界析出,,隨時效時間延長,,數(shù)量顯著增多,并出現(xiàn)魏氏體n相,,w(y'十n)也由標準熱處理時的6.4%增加到10.4%,。合金經(jīng)700°C X 100h時效后,還有Laves相析出,,呈塊狀分布在晶界上,。時效 1000h后,晶界開始有G相析出,。當溫度超過800°C時,,出現(xiàn)過時效組織,y'相聚集長大,,晶界出現(xiàn)魏氏體n相和貧y'相區(qū),。合金不同狀態(tài)的組織和析出相形貌見圖5-3?圖5-7。
